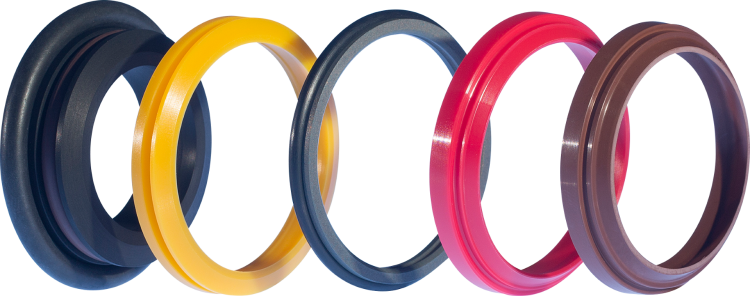

Abstreifer – Hydraulische Dichtungen

Abstreifer werden in Hydraulik- und Pneumatikzylindern eingebaut, um Schmutz, Fremdpartikel, Späne, Eis, Feuchtigkeit usw. von der Kolbenstange abzustreifen. Hierdurch wird eine Verunreinigung des Mediums vermieden sowie Dichtungen, Führungen und andere Bauteile geschützt.

Standardprofile

Unter den abgebildeten Standardprofilen verstehen wir Abstreifer, die den Stand der Technik repräsentieren. Wir fertigen diese Standardabstreifer selbst oder liefern sie als Formteile von geprüften Partnern. Sie sind für jede geforderte Nutabmessung und in einer Vielzahl von Werkstoffen erhältlich. Abhängig von der Stückzahl, dem Werkstoff und Ihren Anforderungen bieten wir Ihnen Abstreifer aus dem passenden Fertigungsverfahren an – alles aus einer Hand!

Einen Gesamtüberblick und weitere Informationen dazu finden Sie in folgenden Kategorien:

Standardabstreifer
Abstreifer mit Vorspannelementen

Auswahl des richtigen Profils

Je mehr Informationen bekannt sind, desto besser kann das Abstreifsystem auf den Anwendungsfall angepasst werden.

Man unterscheidet grundsätzlich zwischen einfachwirkenden Abstreifern, die das Hydraulik- oder Pneumatiksystem vor Kontamination von außen schützen und doppeltwirkenden Abstreifern, die zusätzlich als Teil des Dichtsystems im Zusammenwirken mit den Dichtungen gesehen werden müssen.

Für die Auswahl des optimalen Profils und des geeigneten Werkstoffes sind folgende Kriterien wichtig:

Einbauraum
Temperaturbereich
Medium
Hubgeschwindigkeit
Gegenlauffläche
Montagemöglichkeit
Reibungsverhalten
Standzeiterwartung
Preis
Verfügbarkeit

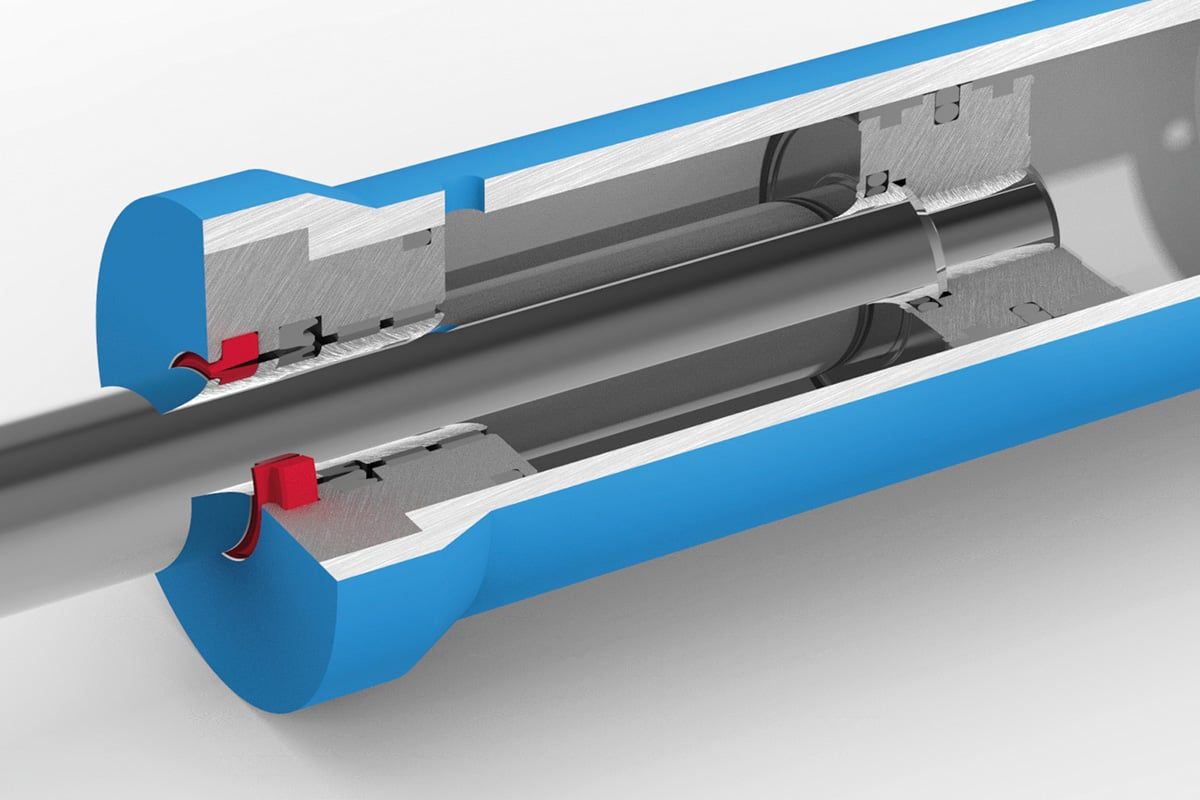

Standard Abstreifer

Anwendung

hoher Wirkungsgrad
für alle Bereiche der Hydraulik und Pneumatik geeignet
einfachwirkend: zum Abstreifen von z. B. Schmutz und Feuchtigkeit
doppeltwirkend, um zusätzlich den Schmierfilmaustrag zu reduzieren
Montage in offenen und geschlossenen Nuten möglich
viele Abmessungen als Formteile verfügbar
Doppel-Abstreifer müssen mit dem verwendeten Dichtsystem abgestimmt sein

Gleitgeschwindigkeiten:	bis 1 m/s
Temperaturbereich:	-55 bis +220 °C (werkstoffabhängig)

Abstreifer DA 101

Der Einsatz und die Funktion dieser Abstreifer ist grundsätzlich ähnlich. Sie unterscheiden sich im Wesentlichen durch ihren Einbauraum. Je nach dem erwarteten Temperaturbereich kommen Abstreifer aus PU und NBR oder aus FPM zum Einsatz. PU eignet sich besonders bei starkem Schmutzbefall, NBR und FPM bewährt sich besser bei Staub und Feuchtigkeit. Guter Festsitz im Außendurchmesser verhindert das Eindringen von Schmutz und Feuchtigkeit außenrum und erhöht die Anpresskraft der Abstreiflippe auf der Kolbenstange.

Abstreifer DA 102

Abstreifer DA 103

Dieser Abstreifer wird in eine offene Nut eingepresst. Austauschmontage ist zur Not ohne komplette Zylinderdemontage möglich.

Beschreibung folgt…

Beschreibung folgt…

Beschreibung folgt…

Beschreibung folgt…

Beschreibung folgt…

Beschreibung folgt…

Abstreifer mit geringem Platzbedarf. Schmutzstau ist denkbar. Werkstoff nach dem erwarteten Temperaturbereich und Schmutzanfall. PU und NBR oder FPM sind bevorzugte Werkstoffe.

Abstreifer DA 114

Beispiel eines Außenabstreifers. Jedes Design ist hier denkbar.

Abstreifer DA 125

Beschreibung folgt…

Abstreifer DA 213

sehr kurz bauende Abstreiflippe, muss gut gekammert oder geklemmt werden. Aus PU und aus PTFE-Compounds machbar.

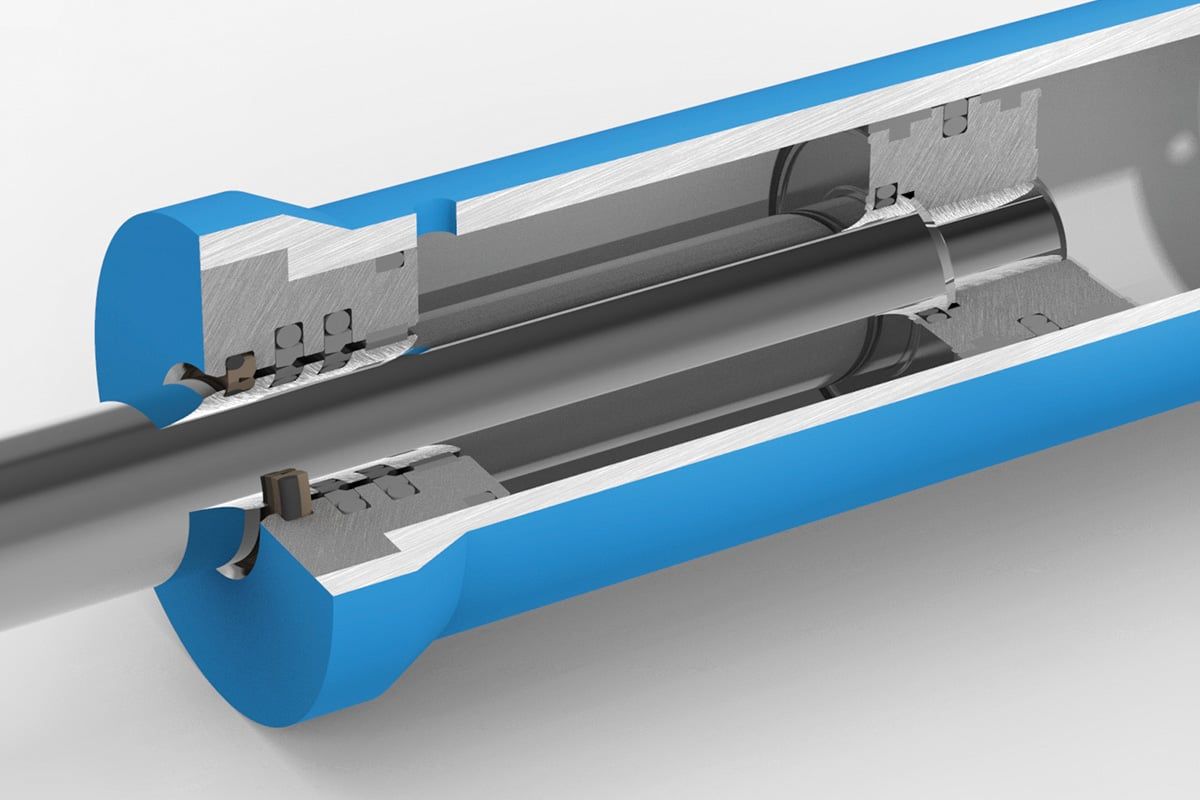

Abstreifer mit Vorspannelementen aus Elastomer

Anwendung

für alle Bereiche der Hydraulik und Pneumatik
einfachwirkend: zum Abstreifen von z. B. Schmutz und Feuchtigkeit
doppeltwirkend: um zusätzlich den Schmierfilmaustrag zu reduzieren
geringe Reibung
große Werkstoffauswahl
auch größte Durchmesser, Zwischengrößen und Zollabmessungen realisierbar
Montage in geschlossenen Nuten ab Durchmesser
20 mm möglich
Doppel-Abstreifer müssen mit dem verwendeten Dicht-
system abgestimmt sein
Heavy-Duty-Abstreifer z. B. DA130 erhältlich

Gleitgeschwindigkeiten:	bis 15 m/s
Temperaturbereich:	-55 bis +280 °C (werkstoffabhängig)

Abstreifer DA 115

einfachwirkender Abstreifer aus PTFE, PTFE-Compound oder aus anderen Kunststoffen mit O-Ring als Vorspannelement. Reibungsarm.

Abstreifer DA 116

Doppelabstreifer aus PTFE, PTFE-Compounds oder aus anderen Kunststoffen mit O-Ring(en) als Vorspannelement. Abstreifer müssen mit dem Dichtsystem korrespondieren. O-Ring Werkstoff nach Medium und Temperaturbereich auswählen.

Abstreifer DA 118

Beschreibung folgt…

Abstreifer DA 117

Doppelabstreifer aus PTFE. PTFE-Compounds oder aus anderen Kunststoffen mit O-Ring(en) als Vorspannelement. Abstreifer müssen mit dem Dichtsystem korrespondieren.O-Ring Werkstoff nach Medium und Temperaturbereich auswählen.

Abstreifer DA 119

Doppelabstreifer aus PTFE, PTFE-Compounds oder aus anderen Kunststoffen mit O-Ringen als Vorspannelement. Abstreifer muss mit dem Dichtsystem korrespondieren. O-Ring Werkstoff nach Medium und Temperaturbereich auswählen. Sehr gute Abstreifwirkung, stik-sliparm, reibungsarm, macht Auslenkungen der Kolbenstange mit.
