O-Ringe messen leicht gemacht!
Unser O-Ring Messturm erlaubt ein schnelles und einfaches Messen von O-Ringen, Dichtungen und Stützringen – sogar das Messen des Spaltmaß bei Führungsringen ist möglich. Wir fertigen den O-Ring Messkegel direkt in unserem Werk in Mannheim, Deutschland. Als Spezialist für Dichtungen und verwandte Produkte wissen wir, worauf es bei einem O-Ring Messturm ankommt.

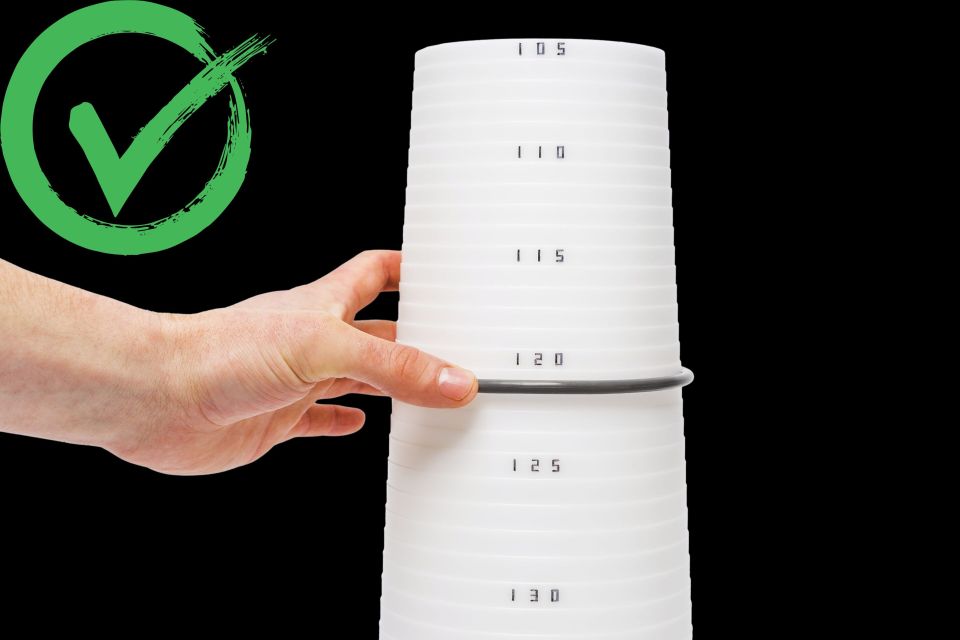

Der zu messende Rundkörper wird einfach auf den Kegel aufgeschoben, bis der Durchmesser erreicht ist, auf dem er gerade überall anliegend festsitzt. Die Durchmesserbestimmung erfolgt hierbei in 1-mm-Stufen.
Vorteile des O-Ring Messkegel?

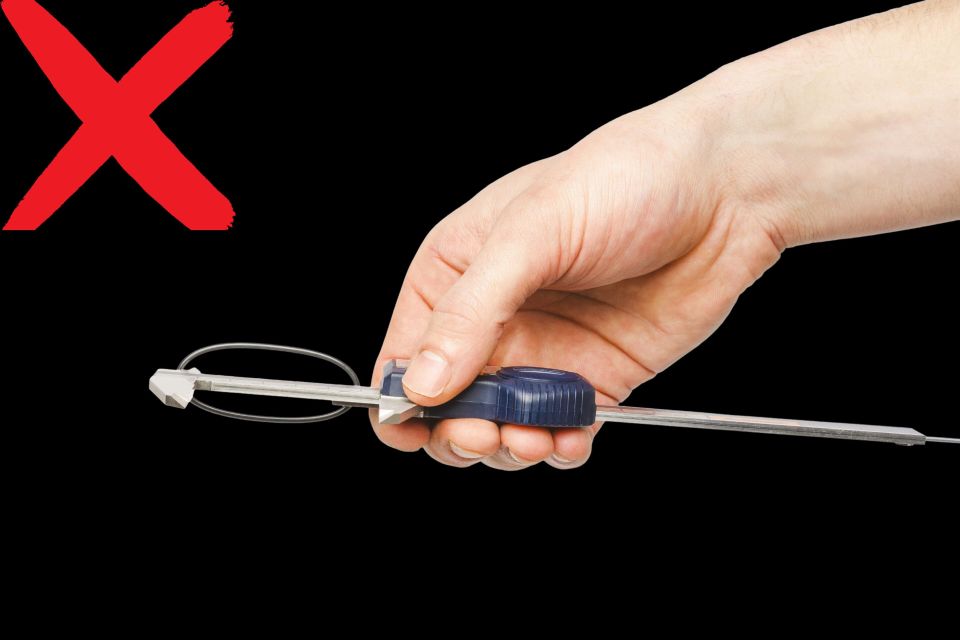

Mit dem Messschieber können elastische O-Ringe oft nur ungenau gemessen werden, da sie sich leicht dehnen können. Anders ist es beim Messen mit unserem stabilen O Ring Messturm. Der O-Ring liegt exakt am Turm an und Sie können den Durchmesser einfach ablesen. Aber auch die Schlitzbreite von Führungsringen und Stützringen lässt sich mit unserem Messturm hervorragend nachmessen.
Sie sehen einen Platzhalter von Vimeo. Durch das Entsperren werden Daten an Drittanbieter weitergegeben.
Mehr Informationen
Varianten
Die Messkegel sind aus POM gefertigt und in sechs Durchmesserbereichen sowie als Set – lieferbar:
| 005 – 064 mm | 065 – 104 mm |
| 105 – 154 mm | 155 – 200 mm |
| 201 – 250 mm | 251 – 300 mm |
Toleranzen
| Bis 104 mm Durchmesser: | +-0,03 mm |
| Ab 105 mm bis 300 mm Durchmesser: | +-0,05 mm |
Nie wieder vermessen mit den O-Ring Messtürmen von Hänssler!
Artikelnummer: 1MT002992
Artikelnummer: 1MT002993
Artikelnummer: 1MT002994
Artikelnummer: 1MT002995
Artikelnummer: 1MT091318
Artikelnummer: 1MT091319
