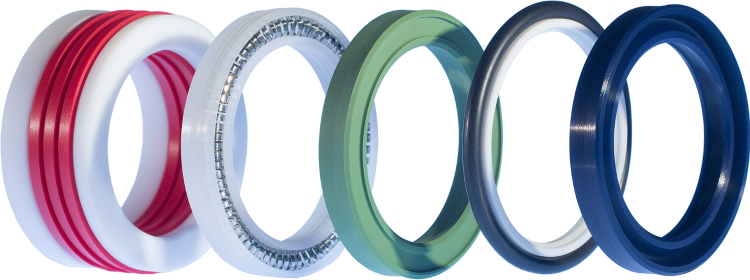

Stangendichtungen für Hydraulikzylinder

Die Auslegung einer Stangen- oder auch Kolbenstangendichtung ist entscheidend für die Funktion der gesamten Baugruppe. Eine Stangendichtung ist innendichtend und wird in der Regel in eine geschlossene Nut eingeknüpft. Einige Profile benötigen eine geteilte Einbaunut. Es gibt eine Vielzahl von Profilen auf dem Markt – wir helfen Ihnen, die optimale Auswahl zu treffen.

Standard Profile

Unter den abgebildeten Standardprofilen verstehen wir Stangendichtungen, die den Stand der Technik repräsentieren. Wir fertigen diese Standarddichtungen selbst oder liefern sie als Formteile von geprüften Partnern für alle geforderten Nutabmessungen aus einer Vielzahl von Werkstoffen. Selbst Zoll- und Zwischenabmessungen, aber auch Durchmesser bis 3000 mm sind realisierbar.

Abhängig von der Stückzahl, dem Werkstoff und Ihren Anforderungen bieten wir Stangendichtungen aus dem passenden Fertigungsverfahren an – alles aus einer Hand!

Einen Gesamtüberblick und weitere Informationen dazu sind auch in folgenden Kategorien aufgeführt:

Nutringe und Dachmanschetten
Stangendichtungen mit Vorspannelementen aus Elastomer

Auswahl der richtigen Dichtung

Je mehr Informationen bekannt sind, desto besser kann das Dichtsystem auf den Anwendungsfall angepasst werden.

Für die Auswahl des richtigen Profils und des optimalen Werkstoffes sind folgende Kriterien wichtig:

Einbauraum
doppelt- oder einfachwirkend
Druckbereich
Temperaturbereich
Medium
Hubgeschwindigkeit
Gegenlauffläche
Montagemöglichkeit
Reibungsverhalten
Stick-Slip-Verhalten
Dichtigkeit
Standzeiterwartung
Preis
Verfügbarkeit

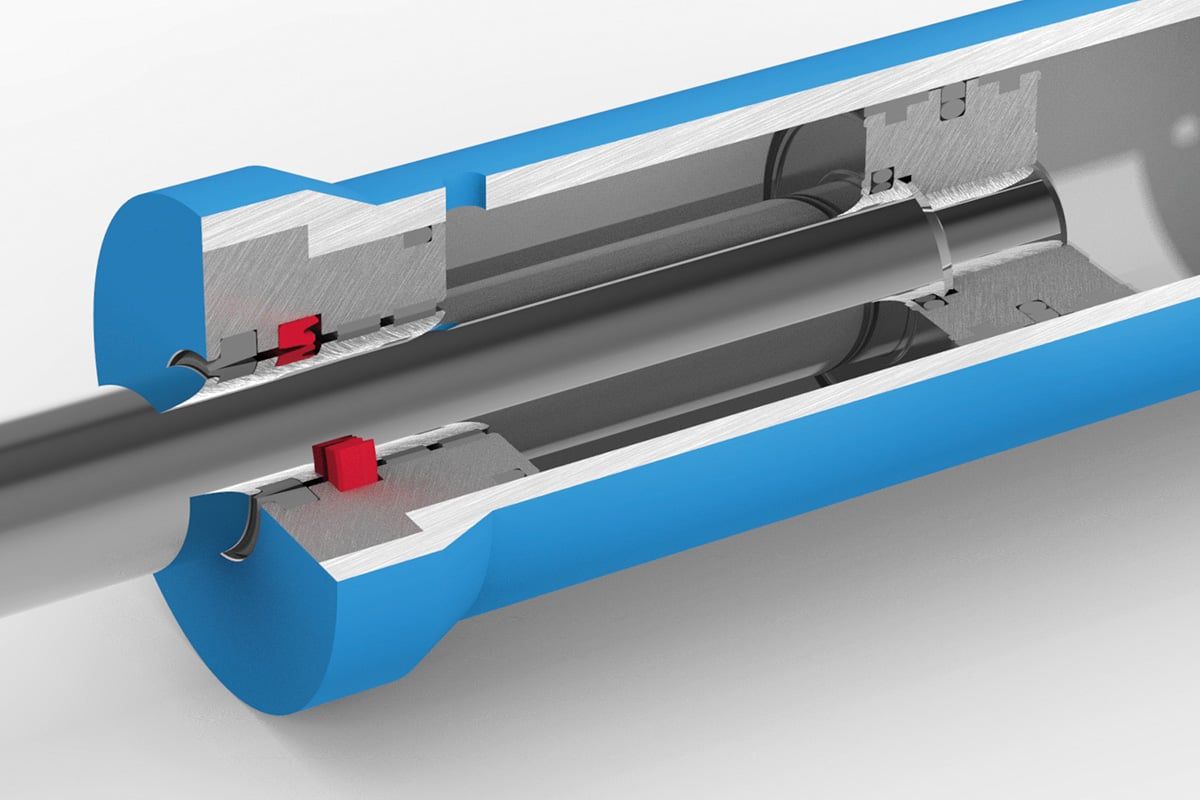

Stangendichtungen – Nutringe und Dachmanschetten

Anwendung Nutringe

hohe Dichtigkeit
für alle Bereiche der Hydraulik und Pneumatik
einfachwirkendes Dichtprofil
Montage in geschlossenen Nuten möglich
viele Abmessungen als Formteile verfügbar
Zoll- und Zwischenabmessungen erhältlich

Anwendung Dachmanschetten

hohe Dichtigkeit
einfachwirkendes Dichtelement
in geschlitzter Ausführung lieferbar
Einsatzbereiche: Bergbau, Pressen, Sondermaschinenbau
bei Bedarf nachstellbar

Druckbereich:	bis 400 bar*
Gleitgeschwindigkeiten:	bis 0,5 m/s
Temperaturbereich:	-55 bis +220 °C (werkstoffabhängig)

* Sonderlösungen für höhere Drücke bis 700 bar realisierbar!

Stangendichtung
DS 101

Stangendichtung Manschette oder asymmetrischer Nutring. Standardprofil für eine breite Anwendung bis 400 bar, -30 bis 100 °C, 0.5 m/s aus PU, bis max. 200 bar aus NBR, bei Temperaturen bis 200°C aus FPM (Viton). Bei besonderen Fluiden bitte anfragen.

Stangendichtung
DS 102

Beschreibung folgt…

Stangendichtung
DS 102 R

wie DS101 bzw. DS102 wenn im drucklosen Bereich eine hohe Vorspannung gefordert wird, für Drücke bis 600 bar. Bitte Rücksprache mit unserer AWT.

Stangendichtung
DS 103

wie DS101 bzw. DS102 wenn im drucklosen Bereich eine hohe Vorspannung gefordert wird, für Drücke bis 600 bar. Bitte Rücksprache mit unserer AWT.

Stangendichtung
DS 104

wie DS101 bzw. DS102 wenn im drucklosen Bereich eine hohe Vorspannung gefordert wird, für Drücke bis 600 bar. Bitte Rücksprache mit unserer AWT.

Stangendichtung
DS 104 R

wie DS101 bzw. DS102 wenn im drucklosen Bereich eine hohe Vorspannung gefordert wird, für Drücke bis 600 bar. Bitte Rücksprache mit unserer AWT.

Stangendichtung
DS 105 P

Profil mit runder Dichtkante für den Pneumatikeinsatz, meist aus NBR. Bei anderen Profilwünschen bitte auf Pneumatikeinsatz hinweisen.

Stangendichtung
DS 106

symmetrische Stangendichtung, Manschette oder Nutring. Einsatzbedingungen wie DS 101. Unbedingt auf ausreichende Nutbreite achten.

Stangendichtung
DS 107

wie DS106, jedoch wenn höhere Vorspannung bei Niederdruck gefordert wird und für Drücke bis 600 bar nach Rücksprache mit unserer AWT.

Stangendichtung
DS 108

wie DS106, jedoch wenn höhere Vorspannung bei Niederdruck gefordert wird und für Drücke bis 600 bar nach Rücksprache mit unserer AWT.

Stangendichtung
DS 108 R

Beschreibung folgt…

Stangendichtung
DS 116

Topf- oder Hutmanschetten. Bitte nicht mehr für Neukonstruktionen verwenden.

Stangendichtung
DS 117

wie DS101 jedoch mit Sekundärdichtlippe wenn höhere Dichtheit gefordert ist.

Stangendichtung
DS 117 R

Beschreibung folgt…

Stangendichtung
DS 121

symmetrisches robustes Universalprofil, meist aus PU mit O-Ring aus NBR. Bei Reibungsproblemen ist DS107 zu bevorzugen. Einsatzbedingungen wie DS101

Stangendichtung
DS 125

wie DS117 jedoch mit höherer Vorspannung bei Niederdruck bei Werkstoff PU bis 600 bar, bitte AWT ansprechen.

Stangendichtung
DS 139

bewährte Universaldichtung, ursprünglich aus NBR bis 150 bar, jedoch auch aus PU machbar. Sehr viele Sondereinsatzbereiche, fragen Sie unsere Anwendungstechnik.

Stangendichtung
DS 141

klassische Niederdruckdichtung bis 160 bar. Aus NBR auch als Pneumatikdichtung bewährt, ggf. auch mit runder Dichtkante.

Stangendichtung
DS 199

Beschreibung folgt…

Stangendichtung
DS 205

symmetrische Pneumatikdichtung überwiegend aus NBR.

Stangendichtung
DS 216

Topf- oder Hutmanschetten. Bitte nicht mehr für Neukonstruktionen verwenden.

Stangendichtung
DS 110 112

Dachmanschettensatz. Der Stütz- und Druckring kann je nach Abmessung, Einsatzbedingung und Verfügbarkeit aus NBR-Gew, FPM-Gew., POM, PA oder PTFE-Compound sein.

Die Dichtmanschetten werden aus NBR, NBR-Gew., FPM, FPM-Gew., PU oder auch PTFE und PTFE-Compounds (DS126-128) gefertigt. Prinzipiell ist jede Dichtungslänge darstellbar.

Bei Bedarf sind auch geschlitzte Ausführungen lieferbar.

Stangendichtung
DS 126 128

Dachmanschettensatz aus PTFE, PTFE-Compound, PE, POM, PA, PEEK,oder Kombinationen aus diesen Werkstoffen. Bis Durchmesser 1500mm.

Auch in geschlitzter Ausführung lieferbar.

Stangendichtung
DS 120

vielfach bewährte Universalstangendichtung für Arbeitszylinder auch für höhere Drücke geeignet, ggf. bitte Rücksprache mit unserer AWT halten. Werkstoffkombination meist PU/POM.

Stangendichtung
DS 131

Beschreibung folgt…

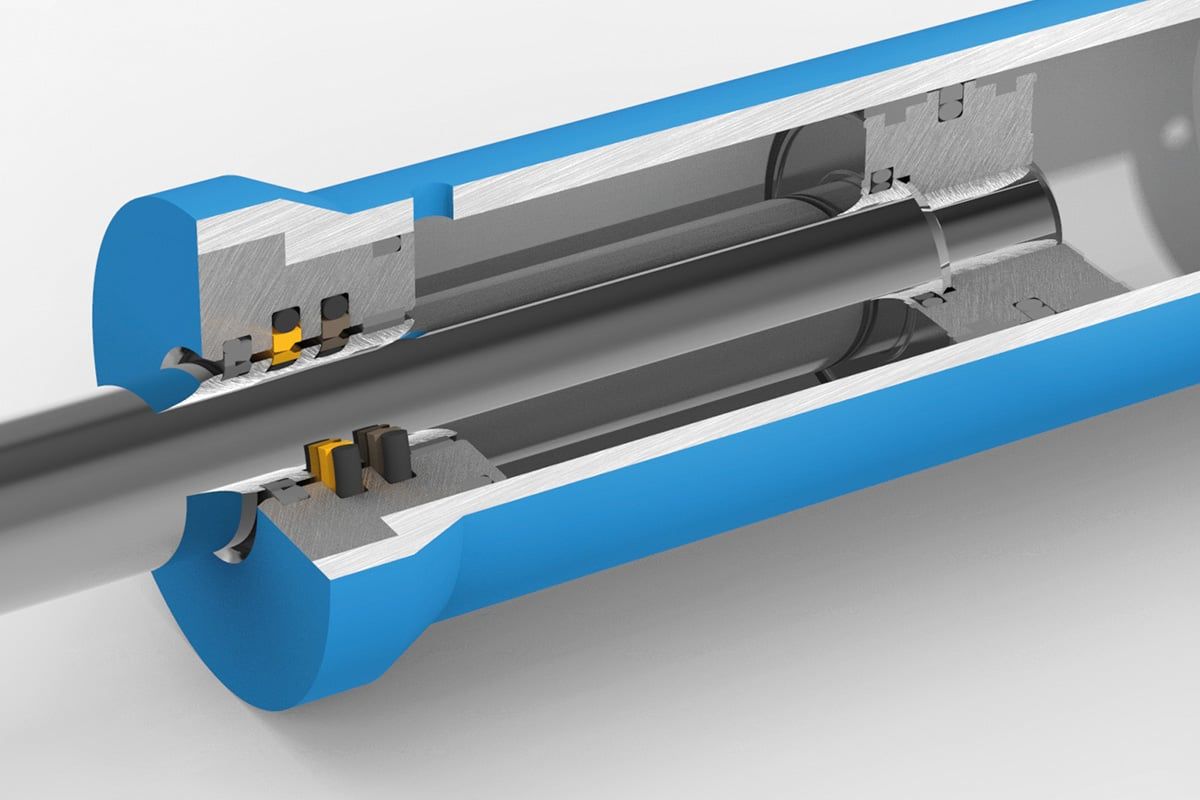

Stangendichtungen mit Vorspannelementen aus Elastomer

Anwendung

einfach- und doppeltwirkende Dichtelemente
universeller Einsatz
geringe Reibung
geringer Stick-Slip-Effekt
hohe Gleitgeschwindigkeiten möglich
geringer Bauraum möglich
hohe Standzeiten
große Werkstoffauswahl
Zoll- und Zwischengrößen sowie größte Durchmesser bis 3000 mm realisierbar

Druckbereich:	bis 600 bar
Gleitgeschwindigkeiten:	bis 15 m/s
Temperaturbereich:	-55 bis +280 °C (werkstoffabhängig)

Stangendichtung
DS 109

Beschreibung folgt…

Stangendichtung
DS 124

doppeltwirkender Stangendichtsatz. Mantelring aus PTFE-Compound, Vorspannelement je nach Einsatzbedingungen aus NBR, FPM, EPDM o.a. Stick Slip frei, bis 400 bar, -50 bis 200°C je nach Werkstoffauswahl. Rechteckiges Vorspannelement bei sehr großen Durchmessern bzw. bei breiten Profilen. Sonderabmessungen auch mit 2 Vorspannelementen machbar.

Bei höheren Drücken und/oder größerem Dichtspalt mit beidseitigen Stützringen aus POM oder PEEK.

Stangendichtung
DS 124 R

Beschreibung folgt…

Stangendichtung
DS 129

einfachwirkender Stangendichtsatz meist aus PTFE-Compound mit O-Ring als Vorspannelement, bis 400 bar, je nach O-Ring Werkstoff – 50 bis 200 °C einsetzbar, Stick Slip freier Lauf, für höhere Hubgeschwindigkeiten bis 15 m/s, meist in Kombination mit Sekundärdichtung. siehe auch DS129R und DS238, ähnliche Einsatzbedingungen.

Sekundärdichtung in diesen Profilen meist aus PU. Bei höheren Drücken mit Stützring aus POM oder PEEK.

Stangendichtung
DS 129 R

einfachwirkender Stangendichtsatz meist aus PTFE-Compound mit O-Ring als Vorspannelement, bis 400 bar, Mit Stützring aus PEEK oder POM für höhere Drücke oder größere Dichtspalte.

Je nach O-Ring Werkstoff – 50 bis 200 °C einsetzbar, Stick Slip freier Lauf, für höhere Hubgeschwindigkeiten, meist in Kombination mit Sekundärdichtung. Sekundärdichtung in diesen Profilen meist aus PU.

Stangendichtung
DS 138

Bei höheren Drücken und/oder größerem Dichtspalt mit beidseitigen Stützringen aus POM oder PEEK.

Stangendichtung
DS 140

Beschreibung folgt…

Stangendichtung
DS 142

der Gleitring in der Dichtungstechnik. Ursprünglich für O-Ring Einbaunuten (Gleit-O-Ring). Keine einfache Montage, aber immer noch wirkungsvoll, wenn es Reibungs-, Geräusch-, oder Stick Slip Probleme gibt.

Stangendichtung
DS 144

Beschreibung folgt…

Stangendichtung
DS 145

Beschreibung folgt…

Stangendichtung
DSOR 160

Beschreibung folgt…

Stangendichtung
DSOR 163

Beschreibung folgt…

Stangendichtung
DSOR 164

Beschreibung folgt…

Stangendichtung
DS 238

einfachwirkender Stangendichtsatz meist aus PTFE-Compound mit Rechteckring als Vorspannelement, bis 400 bar, je nach Werkstoff des Vorspannelements – 50 bis 200 °C einsetzbar, Stick Slip freier Lauf, für höhere Hubgeschwindigkeiten, meist in Kombination mit Sekundärdichtung. Siehe auch DS129 und DS129R, ähnliche Einsatzbedingungen.
