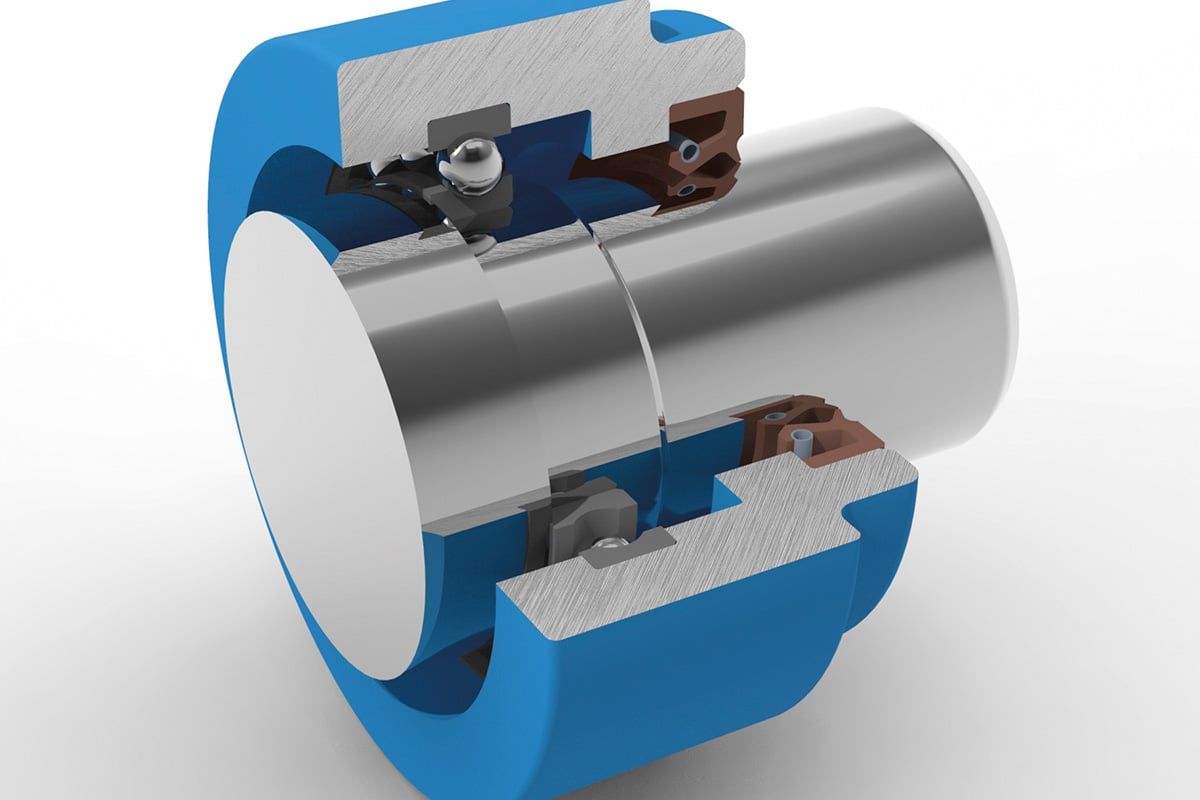

Radial-Wellendichtringe / Wellendichtungen

Neben der kompletten Form- und Abmessungspalette der Radial-Wellendichtringe nach DIN 3760/3761 liefern wir auch alle Bauformen der Axialwellendichtringe (V-Ringe) sowie Wellenschutzhülsen. Für Drehverteiler, Schwenkantriebe, Hydraulikmotoren und Werkzeugspindeln aller Art werden Dichtungen für Dreh- / Schwenkbewegungen hergestellt.

Standardprofile

Unter den abgebildeten Standardprofilen verstehen wir Dichtungen, die den Stand der Technik repräsentieren. Wir fertigen diese Standarddichtungen selbst oder liefern sie als Formteile von geprüften Partnern für alle geforderten Nutabmessungen aus einer Vielzahl von Werkstoffen.

Abhängig von der Stückzahl, dem Werkstoff und Ihren Anforderungen bieten wir Ihnen Dichtungen aus dem passenden Fertigungsverfahren an.

Einen Gesamtüberblick und weitere Informationen dazu sind in folgenden Kategorien aufgeführt:

Radial-Wellendichtringe

Auswahl des richtigen Profils

Je mehr Informationen bekannt sind, desto besser kann das Dichtsystem auf den Anwendungsfall angepasst werden.

Für die Auswahl des richtigen Profils und des optimalen Werkstoffes sind folgende Kriterien wichtig:

Einbauraum
doppelt- oder einfachwirkend
Druckbereich
Temperaturbereich
Medium
Dreh- / Schwenkgeschwindigkeit
Gegenlauffläche
Montagemöglichkeit
Reibungsverhalten
Dichtigkeit
Standzeiterwartung
Preis
Verfügbarkeit

Radial-Wellendichtringe

Anwendung

universeller Einsatz
Getriebe
hohe Gleitgeschwindigkeit
niedrige Drücke
Sonderlösungen für extreme Gleitgeschwindigkeiten
geringe Reibung

Werkstoffauswahl für Vorspannringe

Stahl, rostfreier Stahl
Kunststoff
Aluminium
Rotguss

Werkstoffauswahl für Federn

Stahl, rostfreier Stahl
Sonderwerkstoffe

Druckbereich:	bis 10 bar
Gleitgeschwindigkeiten:	bis 30 m/s
Temperaturbereich:	-40 bis +220 °C (werkstoffabhängig)

Wellendichtring
DR 101

Radialwellendichtring nach DIN 3760 z.B. Bauform A bzw. AS. Sehr viele Abmessungen in allen denkbaren Ausführungen ab Lager lieferbar. Für Sonderabmessungen/ Anwendungen kann eine spangebende Herstellung eines Radialwellendichtrings notwendig werden. An Stelle eines einvulkanisierten metallischen Rings, wird z.B. ein Vorspannring aus POM eingesetzt. Sprechen Sie mit unserer AWT.
