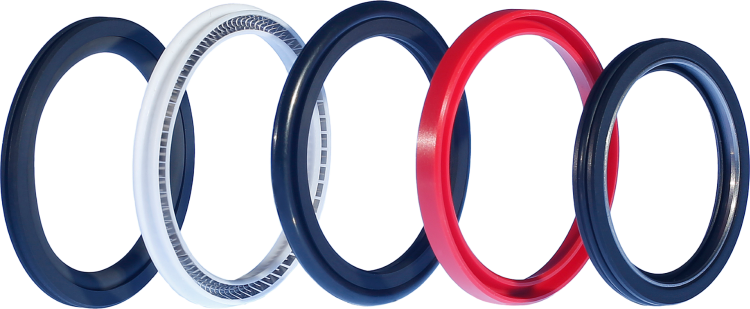

Rotationsdichtungen

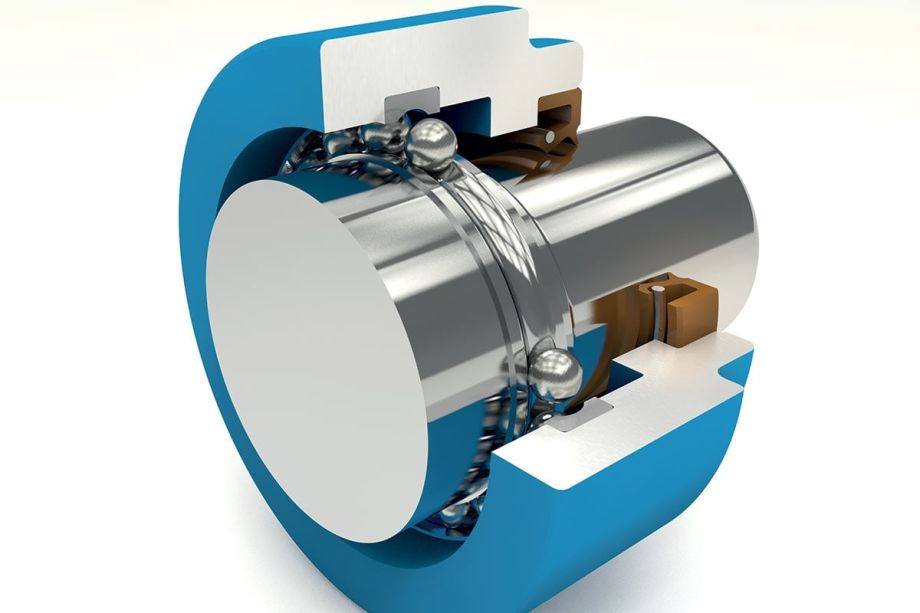

Neben der kompletten Form- und Abmessungspalette der Radialwellendichtringe nach DIN 3760/3761 liefern wir auch alle Bauformen der Axialwellendichtringe (V-Ringe) sowie Wellenschutzhülsen. Für Drehverteiler, Schwenkantriebe, Hydraulikmotoren und Werkzeugspindeln aller Art werden Dichtungen für Dreh- / Schwenkbewegungen hergestellt.

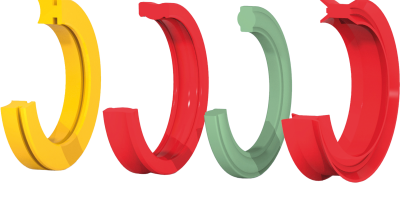

Standardprofile

Unter den abgebildeten Standardprofilen verstehen wir Dichtungen, die den Stand der Technik repräsentieren. Wir fertigen diese Standarddichtungen selbst oder liefern sie als Formteile von geprüften Partnern für alle geforderten Nutabmessungen aus einer Vielzahl von Werkstoffen.

Abhängig von der Stückzahl, dem Werkstoff und Ihren Anforderungen bieten wir Ihnen Dichtungen aus dem passenden Fertigungsverfahren an.

Einen Gesamtüberblick und weitere Informationen dazu sind in folgenden Kategorien aufgeführt:

Rotationsdichtungen (Kompakt-, Axial- und Nutringprofile)
Rotationsdichtungen mit Vorspannelement aus Elastomer

Auswahl des richtigen Profils

Je mehr Informationen bekannt sind, desto besser kann das Dichtsystem auf den Anwendungsfall angepasst werden.

Für die Auswahl des richtigen Profils und des optimalen Werkstoffes sind folgende Kriterien wichtig:

Einbauraum
doppelt- oder einfachwirkend
Druckbereich
Temperaturbereich
Medium
Dreh- / Schwenkgeschwindigkeit
Gegenlauffläche
Montagemöglichkeit
Reibungsverhalten
Dichtigkeit
Standzeiterwartung
Preis
Verfügbarkeit

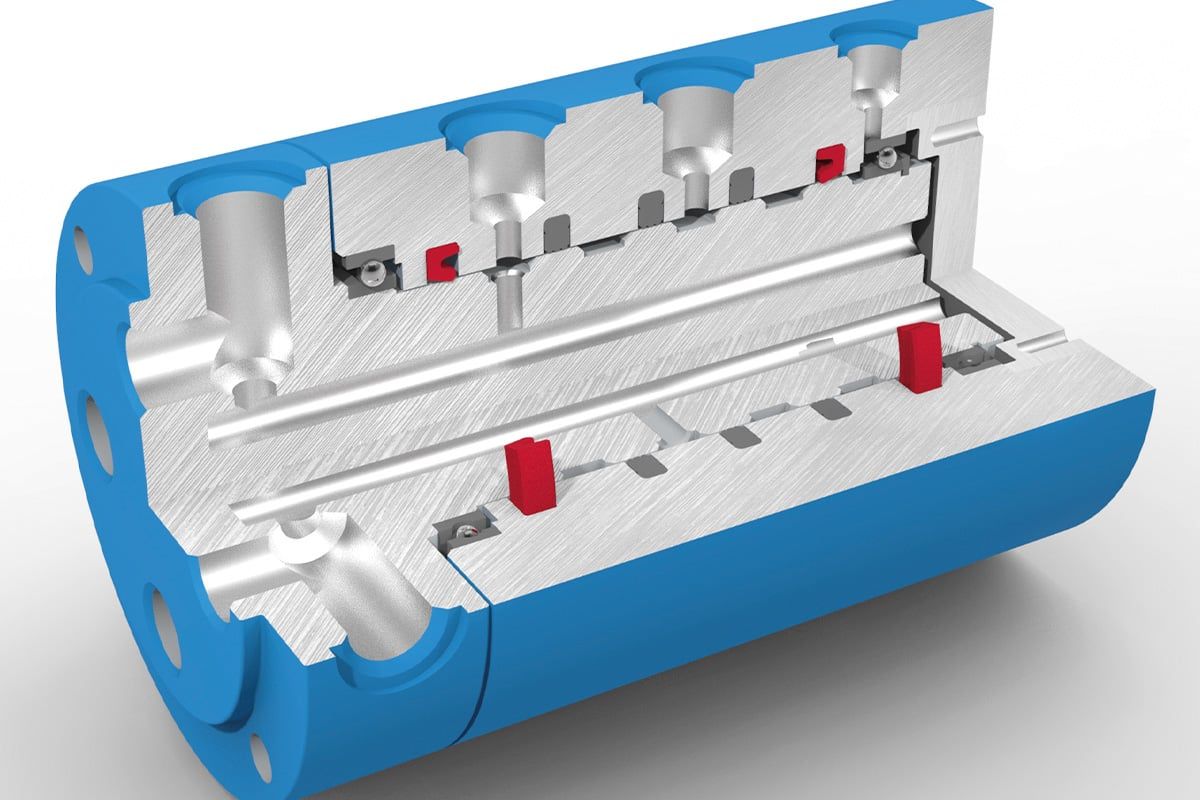

Rotationsdichtungen (Kompakt-, Axial- und Nutringprofile)

Zahlreiche Anwendungen können nicht mit Radialwellendichtringen abgedichtet werden. Nachstehend genannte Einsatzbereiche verlangen nach speziellen Rotationsdichtungen.

Anwendung

Drehdurchführungen
Rundschalttische
Schwenkeinrichtungen
Montage in geschlossenen Nuten
viele Abmessungen als Formteile verfügbar
geringer Bauraum
geringe Reibung
einseitig- und doppeltwirkender Einsatz

Druckbereich:	bis 200 bar
Gleitgeschwindigkeiten:	bis 30 m/s
Temperaturbereich:	-55 bis +220 °C (werkstoffabhängig)

Rotationsdichtung
DR 103

Dichtprofil für hydraulische Anwendungen, sehr robust aber nicht reibungsarm, Mittelteil in der Regel aus PU.

Rotationsdichtung
DR 104

Stangen- oder Kolben-Labyrint- oder Kammdichtung aus NBR, FPM oder PU, kleine Bauhöhe möglich.

Rotationsdichtung
DR 105

Stangen- oder Kolben-Labyrint- oder Kammdichtung aus NBR, FPM oder PU, kleine Bauhöhe möglich.

Rotationsdichtung
DR 106

V-Ringe (Axialdichtung) aus NBR oder FPM in allen Bauformen (A, S, L, E) möglich. Große Abmessungspalette kurzfristig lieferbar. Sonderabmessungen, -Werkstoffe, -Bauformen werden spangebend gefertigt. Auch Ausführungen aus PTFE und PTFE Compounds z.B. mit Federvorspannung sind machbar (unsere AWT hilft weiter).

Rotationsdichtung
DR 107

Rotationsdichtung
DR 108

vielfach bewährtes, sehr kleinbauendes, einfachwirkendes Dichtprofil für niedere Drücke aus NBR, PU, FPM etc.

Rotationsdichtung
DR 112

Doppeltwirkendes, massives, robustes Dichtprofil, nicht reibungsarm, aber dicht.

Rotationsdichtung
DR 113

wie DR103 jedoch mit aktiven Stützringen für höhere Drücke und/oder größere Dichtspalte, wenn Reibung keine vorrangige Bedeutung hat.

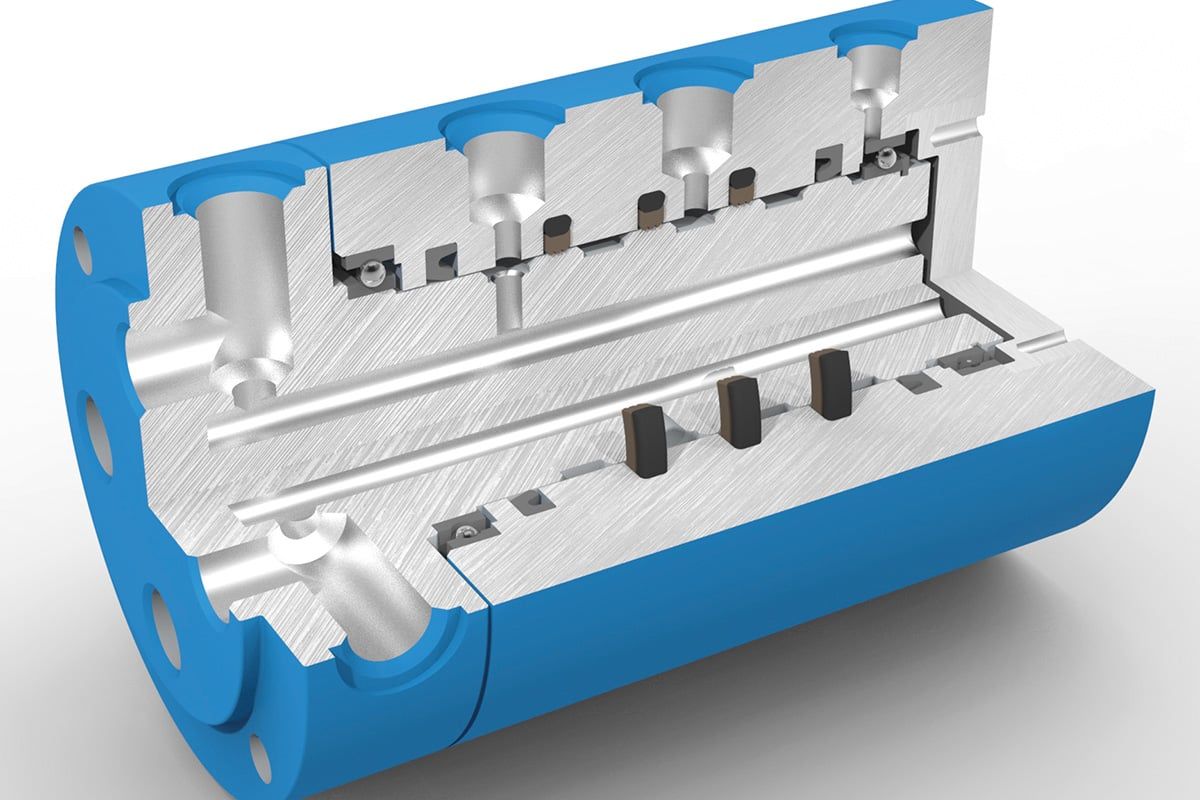

Rotationsdichtungen mit Vorspannelementen aus Elastomer

Rotationsdichtungen mit einem Vorspannelement bestehen aus einem Mantelring z. B. aus PTFE, PTFE-Compound, PE, PU, PA und einem O-Ring oder Rechteckring. Die Mantelringe sind in der Regel Drehteile und können somit in einem sehr breiten Abmessungsspektrum hergestellt werden.

Anwendung

Drehdurchführungen
Rundschalttische
Schwenkeinrichtungen
Sondermaschinenbau
Montage in geschlossenen Nuten ab Durchmesser 20 mm
hohe Drücke
geringe Gleitgeschwindigkeiten
einseitig- und doppeltwirkender Einsatz

Druckbereich:	bis 300 bar
Gleitgeschwindigkeiten:	bis 2 m/s
Temperaturbereich:	-55 bis +200 °C (werkstoffabhängig)

Rotationsdichtung
DR 110

Gleitring für O-Ring. Wenn die Reibung einer reinen O-Ring Abdichtung zu groß ist bzw. der O-Ring zum Mitdrehen neigt, hilft dieser Gleitring aus PTFE und PTFE- Compound. Die verbesserte Ausführung stellen die Profile DR115 und DR116 dar.

Rotationsdichtung
DR 111

Rotationsdichtung
DR 115

doppelt wirkende Rotationsdichtung (Stangen oder Kolben) aus einem PTFE-Compound Grundring und einem O-Ring als Vorspannelement. Z.B. für hohe Drücke bei geringer Umfangsgeschwindigkeit. Einfache Nutgestaltung und kleiner axialer Bauraum. Großer Temperatureinsatzbereich je nach O-Ring Werkstoff. Kleiner Reibungskoeffizient. Bis 300 bar, bis 5 m/s. Unbedingt Dichtspalt beachten. Sonderausführungen sind möglich z.B. mit Stützring aus PEEK für höhere Drücke/größere Spalte oder mit verminderter Vorspannung, besonders schmalbauend u.a.m.
